碳钢带颈对焊法兰碳钢带颈对焊法兰

碳钢带颈对焊法兰

2018-07-11 10:24:05 11578

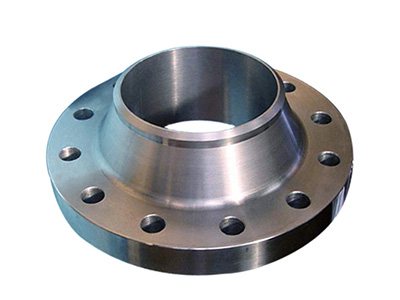

碳钢带颈对焊法兰简介

  碳钢带颈对焊法兰别名:对焊法兰、带颈法兰与高颈法兰等,英文代表字母WN;常用到的材质:20号、Q235B、A105、16Mn等;密封面的类型:突面(RF)、全平面(FF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)等;常用的执行标准:国标/化工/机械/电标/美标/德标/俄标/日标等。 碳钢带颈对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,一般用于PN大于2.5MPa的管道及阀门的连接;同时也用于输送价格昂贵,易燃,易爆介质的管路上;通常适用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力、航天、造船等基础工程得到广泛的应用。

碳钢带颈对焊法兰性能特点

1、对焊法兰不易变形,密封性能好,应用广泛。

2、用于输送价格昂贵,易燃,易爆介质的管路上以及压力或温度大幅度波动的管线或高温、高压及低温的管道。

3、密封面的多样性选择,可以根据不同的管道选择不同的密封面形式,从而达到*好的密封效果。

4、带颈对焊法兰的焊缝可以射线探伤。

碳钢带颈对焊法兰生产工艺

1、对焊法兰的锻造工艺过程一般由以下工序组成,即选取优质钢坯下料、加热、成形、锻后冷却。锻造的工艺方法有自由锻、模锻和胎膜锻。生产时,按锻件质量的大小,生产批量的多少选择不同的锻造方法。

2、自由锻生产率低,加工余量大,但工具简单,通用性大,故被广泛用于锻造形状较简单的单件、小批生产的锻件。自由锻设备有空气锤、蒸汽-空气锤和水压机等,分别适合小、中和大型锻件的生产。模锻生产率高,操作简单,容易实现机械化和自动化。模锻件尺寸精度高,机械加工余量小,锻件的纤维组织分布更为合理,可进一步提高零件的使用寿命。

3、退火温度是否达到规定温度,对焊法兰处理一般是采取固溶热处理,也就是人们平常所谓的“退火”,温度范围为1040~1120℃。你也可以通过退火炉观察孔观察,退火区的法兰管件应为白炽状态,但没出现软化下垂。

4、对焊法兰加工铸造炉内水汽,一方面检查炉体材料是否干燥,初次装炉,炉体材料必须要烘干;二是进炉的法兰管件是否残留过多水渍,特别法兰管件上面如果有孔的话,千万别漏水进去了,要不然就把炉子气氛全破坏了。

5、炉体密封性,对焊法兰光亮退火炉应是封闭的,与外界空气隔绝;采用氢气作保护气的,只有一个排气口是通的(用来点燃排出的氢气)。检查的方法可以用肥皂水抹在退火炉各个接头缝隙处,看是否跑;其中容易跑气的地方是退火炉进管子的地方和出管子的地方,这个地方的密封圈特别容易磨损,要经常检查经常换。

6、保护气压力,为了防止对焊法兰出现微漏,炉内保护气应保持一定的正压,如果是氢气保护气,一般要求20kBar以上。

7、退火气氛,对焊法兰一般都是采用纯氢作为退火气氛,气氛纯度是99.99%以上,如果气氛中另一部分是惰性气体的话,纯度也可以低一点,但是不能含有过多氧气、水汽。

8、高精度数控车床车削,数控摇臂钻钻孔,*后法兰成型。
