管板与法兰的区别及用途


2020-08-25 09:33:56 5101

管板介绍:

在固定式管板的计算中按有温差的各种工况计算出壳体轴向应力、换热管的轴向应力、换热管与管板之间的拉脱力q中,有一个不能满足强度(或稳定)条件时,就需要设置膨胀节。在固定式管板强度校核计算中,当管板厚度确定之后,不设膨胀节时,有时管板强度不够,设膨胀节后,管板厚度可能就满足要求。此时,也可设置膨胀节以减薄管板,但要从材料消耗、制造难易、安全及经济效果等综合评估而定。

法兰介绍:

法兰(flange)连接就是把两个管道、管件或器材,先各自固定在一个法兰盘上,两个法兰盘之间,加上法兰垫,用螺栓紧固在一起,完成了连接。有的管件和器材已经自带法兰盘,也是属于法兰连接。法兰连接是管道施工的重要连接方式。 法兰连接使用方便,能够承受较大的压力。 在工业管道中,在家庭内,管道直径小,而且是低压,看不见法兰连接。如果在一个锅炉房或者生产现场,到处都是法兰连接的管道和器材。

管板用途:

管板被广泛应用于列管式换热器、锅炉、压力容器、汽轮机、大型中央空调等行业。

主要用于化工容器,诸如列管式换热器、压力容器、锅炉、冷凝器、中央空调、蒸发器、海水淡化中,起支撑固定列管的作用,金属的材质使其不仅具有很强的刚性,而且具有很大的热传导性能。

法兰的适用范围:

由于法兰具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力、航天、造船等基础工程。

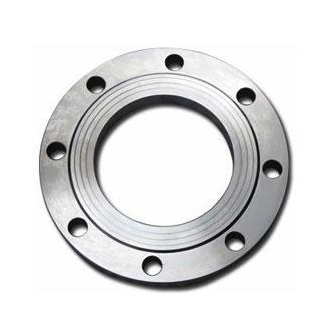

以上图为法兰

以上图为管板


管板从外观来看,不是法兰盘,没有内径。法兰盘就是一个带孔的圈 中间是空心的。管板说是法兰的一种是可以的,说是异形盲板的一种也是正确的。管板平着看的话,就是法兰盘或者盲板的一个形式的。这样的产品的外径 和厚度不是*为重要的。重要的就是管板产品的孔洞的准确性的。
